Moyen de manutention
- Usine d’industrie de la défense (ENGIE Ineo Défense).
Problématique
- Développer un moyen permettant de retourner des radomes d’antennes de communication.
- Radome non symétrique (environ 2.8m de diamètre) mais le système de retournement doit l’être pour pouvoir être mis dans un sens ou autre.
- Doit pouvoir se retourner à la main, sans effet de balourd que ce soit dans un sens ou dans un autre => équilibré.
Solution développée

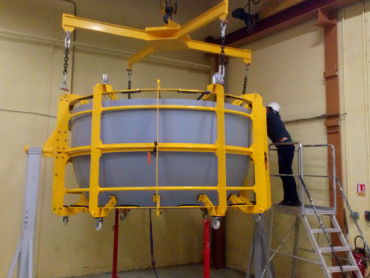

- Deux demi-coques symétriques pivotant sur un axe de rotation décentré : le montage supérieur d’un premier radome devient le montage inférieur du suivent.
- Palonnier pour lever l’ensemble et le mettre sur deux poteaux de retournement.
Caractéristiques techniques
Ingénierie 100% ACTIL
Note de calcul, Test à l’effort
